Стеклоблоки / Расчёты и сборка


Условные обозначения:

1 - Стеклоблок
2 - Стойки укреплений
3 - Подвижные соединения
4 - Вещество, препятствующее проникновению влаги
5 - Стальные секции
6 - Расширительный материал
7 - Цементный раствор
8 - Дерево


ВЕРТИКАЛЬНЫЕ СТЕНЫ


Вертикальные стены обладают самоподдержкой, то есть они могут удерживать свой собственный вес, равно как и ветер и другие нагрузки.
По периметру панели просто кладутся на основу, а не вставляются в нее.


Размеры


Для возведения поверхностей большой площади мы рекомендуем разделять их на составляющие секции, не превышающие 15 кв. м при наличии 1-см расширительного соединения между панелями.
Для конструкций больших поверхностей требуются специальные расчеты.

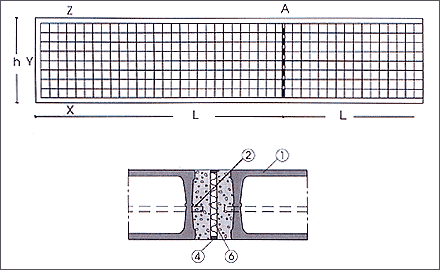

Длинные стены

S = hL <= 15 кв. м, где L<=7,5 м
Деталь A расширительного соединения
- прерывает длинные стойки
- не ставьте в эту секцию вертикальные стойки

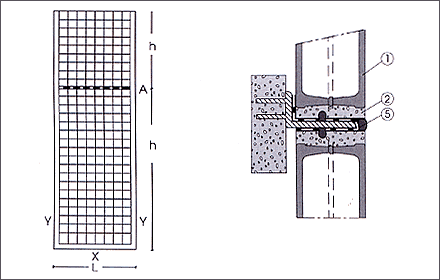

Высокие стены

S = hL <= 15 кв. м, где h<= 6 м
Деталь A расширительного соединения
- прерывает вертикальные стойки
- вставьте несущую стальную секцию

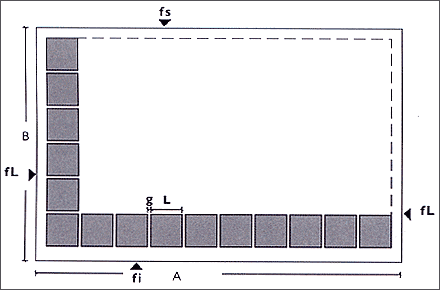

Расчет размеров стены

Расчет размеров A x B производится следующим образом:
A = n L + (n - 1)g + 2 fL
B = m L+ (m - 1)g + fs + fi, где:
n = количество горизонтальных стеклоблоков
m = количество вертикальных стеклоблоков
L = толщина стеклоблоков
fL = боковая полоса бетона
fi = нижняя полоса бетона
fs = верхняя полоса бетона
g = бетонное соединение

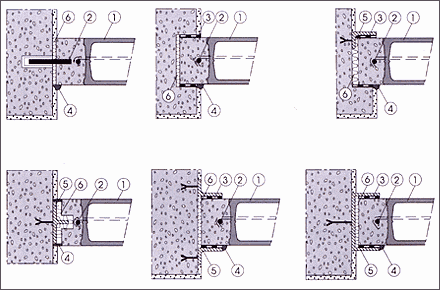

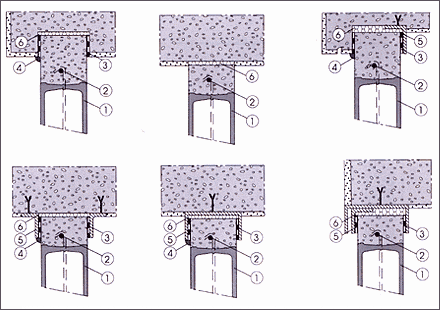

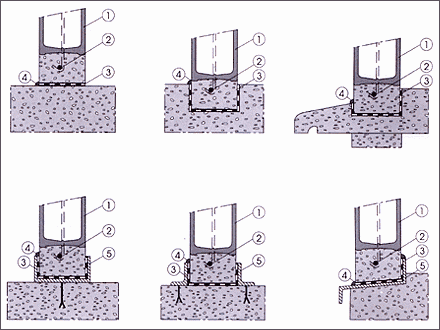

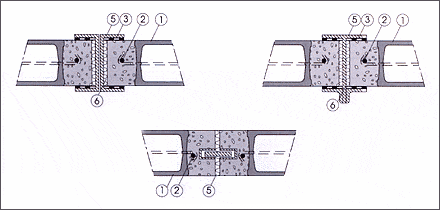

Примеры креплений по периметру

Крепление низа

Боковое крепление (x)

Верхнее крепление

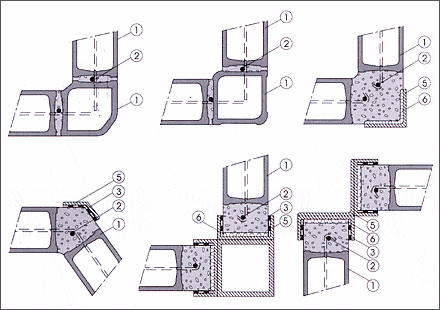

Примеры углов

Углы можно оформлять как с помощью угловых блоков, так и стальных секций.


Пример соединения двух стен

Минимальные размеры, внутренние радиусы закругления в см (r)


размеры внутреннего соединения в см (g)размеры внешнего соединения в см (E)длина стеклоблока в см
(L)

  911,51924
  радиус закругления в см (r)
 1,5160200320400
1280100160200
 2,55367105133



Закругленные стены


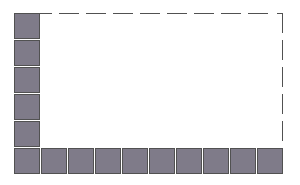

Формула, приведенная ниже, позволяет рассчитать размеры внешнего вертикального соединения закругленной стены:

E = (L + g) (L + 8/ r) - L, где:

L = длина стеклоблока
r = внутренний радиус закругления
g = толщина внутреннего соединения
E = толщина внешнего соединения

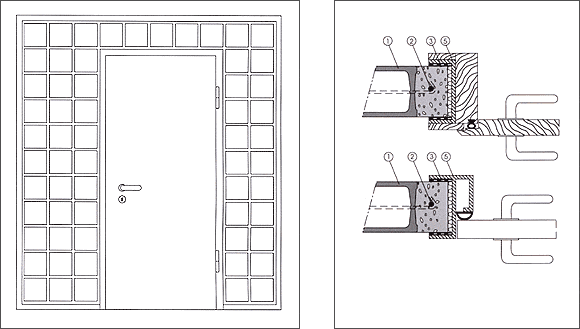

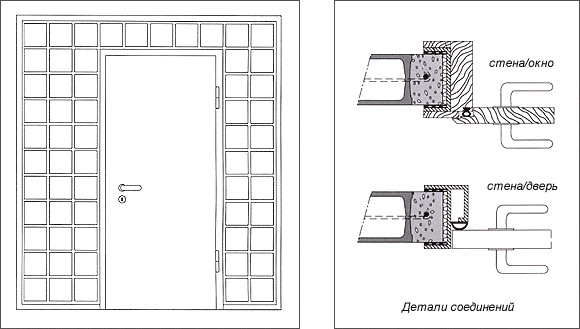

Пример стены с дверью


Между стальной секцией и стеклоблоком должно быть рассточние по меньшей мере 1 см.


ОТКРЫВАЮЩИЕСЯ РАМКИ

Размеры

(Таблица отражает внешние размеры)

 Рамки для стеклоблоков 19x19x8  Рамки для стеклоблоков 24x24x8
 ширинавысотатолщинаширинавысотатолщина
одиночная
рамка, см
21,522,5926,527,59
двойная
рамка, см
21,542,5926,5539
четверная
рамка, см
4242,5952539

Сборка открывающихся рам

Стена должна иметь соединения не менее 1,5 с.

1. Вставьте стеклоблок в рамку; только когда вы устанавливаете одиночные или двойные рамки, удалите нижнюю секцию той части, которая поворачивается при открывании. (Рис.1)


2. Положите рамку на гладкую горизонтальную поверхность и заполните соединения раствором. Используйте деревянные втулки для разделения стеклоблоков. (Рис.2)

3. Когда раствор уже залит, установите рамки, продолжая возведение стены. (Рис.3)

СТРОИТЕЛЬСТВО ВЕРТИКАЛЬНЫХ СТЕН (Традиционный способ)


Материалы


При строительстве традиционным способом мы рекомендуем готовить цементный раствор из 350 кг Портланда на каждый кубометр песка и воды.
Используйте нержавеющие стойки 6-мм диаметра, защищенные от ржавчины и покрытие Антиржа-Хром. RDS-group также поставляет пластмассовые вспомогательные детали для 1-см соединений.

Сборка

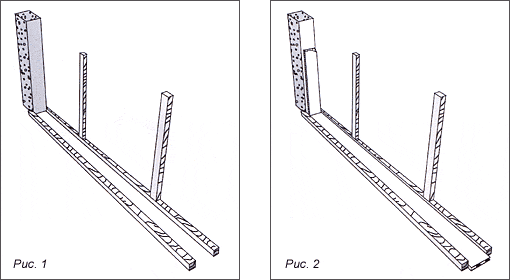

Рис 1.
Подготовьте рабочую форму, расположив горизонтально две деревянные полосы на той поверхности, где будет возводиться стена. Они должны отстоять друг от друга на 8 см, то есть на толщину стены стеклоблоков. Используйте вертикаль, чтобы было удобнее установить деревянный каркас (стойки на расстоянии 50 - 60 см друг от друга), по внешнему краю основы.


Рис 2. Вставьте подвижное соединение ( такое как наждачная бумага) в основание деревянной рамки, чтобы предотвратить оседание стены стеклоблоков. Наложите тонкий слой влагозащитной пены (приблизительно толщиной 1 см) по сторонам опорных панелей. Это сократит горизонтальное расширение при установки конструкции и сделает ее равной по периметру.

Рис 3. Заполните пространство между деревянными полосами раствором, затем разместите стеклоблоки, используя пластмассовые вспомогательные детали для создания равных 1-см соединений.
Заполните соединения раствором и вставьте стойки вертикальных укреплений.

Рис 4. Продолжайте накладывать раствор вдоль центральной части вспомогательной детали, затем положите горизонтальные укрепляющие секции так, чтобы они полностью были покрыты раствором.
Вставьте укрепляющие секции во все вертикальные и горизонтальные соединения; удостоверьтесь, что они не соприкасаются со стеклоблоками.


Рис 5. Уложите последующие слои стеклоблоков подобным образом, удостоверившись, что они находятся в соответствии с вертикалями. После того, как вы положили последний слой, нанесите слой пены (также и по краям) сверху блоков перед тем, как зафиксировать верх. Когда стена готова, уберите выступающие части вспомогательных деталей, равно как и излишки раствора, пока они еще легко удаляются.


Рис 6. Когда вы строите очень широкие стены, поставьте вертикальные стальные секции на боковые держатели (см. рис.) перед началом строительства. Между стальной секцией и стеклоблоком должно быть расстояние не менее 1 см. Чтобы строить из вертикальных панелей предварительной сборки, следуйте инструкциям для горизонтальных конструкций.


Завершение


Используйте цемент с гранулированным песком для отделки соединений серого цвета, белый цемент и мраморную крошку для жидкого раствора для белых соединений и цемент с оксидами для приготовления цветного жидкого раствора.
Соединения могут приобрести водоотталкивающие / влагоустойчивые свойства.

Важные замечания по использованию стеклоблоков блестящей полировки

Стеклоблоки блестящей полировки должны быть тщательно отчищены. Перед наложением цемента нужно только удалить защитную пленку. Вымойте поверхность стекол чистой водой перед тем, как раствор высохнет, позаботившись о том, чтобы не намочить покрытые раствором соединения при удалении остатков цемента со стекла. Когда стена просохнет, протрите стекла снова, чтобы удалить любые прилипшие остатки или цемент; пользуйтесь чистыми щетками и нецарапающими губками. Чтобы удалит клейкие остатки, используйте чистую теплую воду (минимальная температура 40°C) и нейтральный жидкий растворитель или ацетон.
Для удаления лишнего цемента используйте 10% раствор соляной кислоты, или уксус; осторожно касайтесь раствора в области соединений. Перед нанесением какого-либо специально приготовленного жидкого полировочного раствора, или раствора, содержащего добавки, проверьте его на нескольких образцах; следуйте инструкциям производителя раствора при его нанесении и удалении.


МАТЕРИАЛЫ, НЕОБХОДИМЫЕ ДЛЯ УСТАНОВКИ


Цементный раствор


Для строительства вертикальных стен мы рекомендуем цементный раствор, состоящий из традиционной смеси типа Portland или подобного ему цемента класса 32.5. Для горизонтальных конструкций предпочтительнее использовать класс цемента меньшей прочности 42.5 (UNI ENV 197/1). Раствор изготовляется из 350 кг связующего вещества на один кубометр песка (промытого, минерального, гранулированного - максимальный размер гранул - 3 мм), с добавлением чистой воды до получения консистенции, при которой раствор приобретает любую форму. Раствор должен иметь хорошую прочность и в то же время быть легким в работе - полностью и должным образом заполнять узкие пространства. Более того, он должен быть непроницаемым и давать минимальную усадку. Чрезмерная усадка вызывает напряжение, коробящее стеклоблоки, и может привести к трещинам самого раствора и нарушению непроницаемости. Белая краска по сторонам стеклоблоков дает возможность использовать раствор любого цвета, что не повлияет на люминисцентность стекла. Благодаря слою краски раствор плотнее ложится по краям блоков.


Окончательное покрытие (полирование) соединений стеклоблоков


Наиболее распространенные методы получения жидкого раствора включают:
- цементный раствор из мелкого просеянного песка для соединений серого цвета
- белый цементный раствор с мраморной крошкой для белых соединений
- цементный раствор из белого песка с оксидами для цветных соединений.
Полировочные растворы не должны содержать компонентов, которые могли бы поцарапать стекло. Если вы используете готовые к употреблению растворы (смешанные заранее), удостоверьтесь, что они не содержат добавок, которые могут причинить трудность при расчистке стеклоблоков, особенно с отполированными блестящими поверхностями. Для заполнения перекрытий вы должны использовать жидкий раствор, обладающей силой тяжести, которая не превышает силу тяжести раствора для установки стеклоблоков.

Меры защиты и материалы, предохраняющие от проникновения влаги


После завершения установки вы можете использовать защитные меры, которые обезопасят соединения от проникновения воды. Это особенно необходимо для конструкций, находящихся под дождем и для душевых кабин. Защита как правило состоит из наложения двух слоев обычно прозрачного влагозащитного вещества. Мы рекомендуем вам использовать эластичный влагозащитный материал по периметру конструкции для предотвращения трещин соединений в местах стыка.

Стальные укрепления


Мы рекомендуем использовать для более плотного прилегания покрытые Антиржа-Хром стальные перекрытия. Размер стоек может меняться в зависимости от расчетов дизайнера и от необходимости придания конструкции достаточной подъемной мощности. Более того, стойки не должны соприкосаться со стеклом.
Что касается соединений, мы рекомендуем следующие диаметры стоек:
- для 10 мм соединений: максимальный диаметр 6 мм
- для 16 мм соединений: максимальный диаметр 8 мм

Металлические секции


В соответствии с требованиями дизайна мы советуем использовать тонкие металлические края для лучшей вертикальной фиксации стен Vitrosilicon SA к прилегающим несущим конструкциям.
Традиционно для этого используются неокисляемые, покрытые Антиржа-Хром или антикорозийные U- секции из легкого металла. Внутренние расстояния между частями секций должны быть равными и превышать толщину стеклоблоков, что дает достаточное пространство для расширения и фиксации.

Подгонка и расширение. Установка соединений


Положите скользящую прокладку (например, лист полиэтилена наждачную бумагу или подобные материалы) в основание стены.
Положите расширительное/ установочное соединение из эластиччного материала, предохраняющее от условий плохой погоды и гниения, по меньшей мере толщиной 8-10 мм в местах стыка между стеной Старьстекло и прилегающей конструкцией (рекомендуемые материалы: расширенный полиуритан, резина, расширенный неоприн и др.).

Промежуточные вспомогательные детали



Чтобы провести установку быстрее и легче, Старьстекло предлагает широкий спектр пластмассового оборудования для прямых или закругленных вертикальных стен. Эти аксессуары дают возможность установить равные расстояния и снизить риск соприкосновения укрепленных перекрытий с краями стеклоблоков.

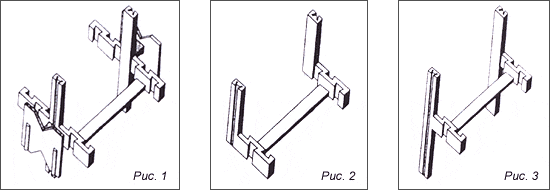

Рис. 1
Промежуточные детали различны в отношении размера соединений, толщины стеклоблоков и типа стен (прямые или закругленные).
Имеющийся на сегодня спектр включает:
- промежуточные детали для 10 мм соединений и стеклоблоков толщиной 8 см;
- промежуточные детали для 10 мм соединений и стеклоблоков толщиной 5 см;
- промежуточные детали для 16 мм соединений и стеклоблоков толщиной 8 см;
- промежуточные детали для закругленных стен и стеклоблоков толщиной 8 см.
Рис. 2, 3
С целью избежать чрезмерно больших соединений по периметру стены, вы должны передвинуть одну или несколько частей промежуточной детали, как показано на диаграмме.

Быстрый метод расчета количества промежуточных деталей

Используйте следующую формулу для расчета количества промежуточных деталей, необходимых специально для вашего случая установки:
D = (n + 1) x (m + 1),
где
D = количество промежуточных деталей
n = количество горизонтальных стеклоэлементов
m = количество вертикальных стеклоэлементов


ВЕРТИКАЛЬНЫЕ КОНСТРУКЦИИ

Вертикальные конструкции - это те конструкции, предназначенные для помещений или уличных сооружений, прямой или закругленной формы, которые служат только в качестве разделителей. Эти конструкции могут быть собраны на месте или заранее изготовлены на фабрике. Примите в расчет следующие параметры при определении вида установки:
  • размер поверхности строения
  • вес конструкции Старьстекло
  • будет ли она находиться внутри или снаружи помещения
  • количество и последовательность установочных операций
  • сложность формы / ее геометрию

Установка

Установка состоит из трех этапов:
1. предварительный этап
2. собственно установка
3. заключительный этап
Стены должны ставиться в уравновешенном состоянии напротив крепких опорных конструкций приемлемых размеров и обрамляться влагонепроницаенмым материалом, который обладает достаточной толщиной, плотностью и твердостью, чтобы выдержать расширение конструкции, ее установку и скольжение.

Предварительный этап



Рис. 1
Удостоверьтесь, что опорные конструкции расположены вертикально и горизонтально.
Положите горизонтально две деревянные полосы на ту поверхность, где будет возводиться стена. Направление полос должно совпадать с направлением стены, и расстояние между ними должно быть равно толщине стеклоблоков, которые вы будете использовать.
Расположите вертикали, они должны отстоять на расстоянии 100/120 см с целью гарантии, что стена сама по себе будет совершенно вертикальна. Стена должна быть идеально прямой как горизонтально, так и вертикально во избежание неправильного перераспределения тяжести.

Рис.2
Внутрь горизонтальных полос положите подвижное соединение для предотвращения трения между основой панели и поверхностью опоры.
Положите туда и в опорные точки панели расширительное/ установочное соединение.

Собственно установка

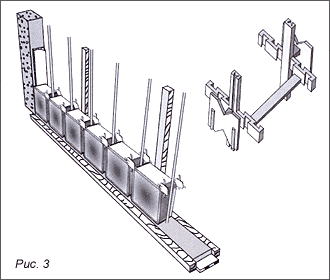

Рис. 3


Рис. 5
Поставьте вертикальные стойки в центры вспомогательных деталей, чтобы предотвратить их соприкосновение со стеклоблоками.
Добавьте раствор, оставляя свободными те части вспомогательных деталей, куда будете класть следующий стеклоблок, так, чтобы не создалась излишняя толщина.
Удостоверьтесь, что каждый стеклоблок окружен нужным количеством равно рассредоточенного по всем его сторонам раствора с целью предотвращения контакта с несущей конструкцией.
Вставьте перекрытия укреплений вертикально и горизонтально; стойки должны отстоять не более чем на 50 см.
Используйте кусок дерева, чтобы убрать излишки раствора с соединений перед тем, как он застынет; это и является приготовлением к заключительному этапу. Вытрите стеклоблоки влажной губкой, чтобы убрать остатки раствора.
Если стена доходит до потолка, закрепите расширительное / установочное соединение точно так же, как вы делали на любой другой поверхности.

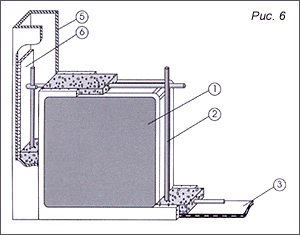

Рис. 6Чтобы гарантировать прочность стен маленького и среднего размеров, прикрепите их к прилежащим опорным конструкциям при помощи горизонтальных перекрытий, заключающихся в самих конструкциях. Диаметр отверстий должен быть чуть больше, чем диаметр перекрытий длиной свыше 3-4 см, чтобы они также проходили сквозь расширительное/установочное соединение.
Для больших стен лучше использовать U- секции, которые вставляются или приклекляются скобами к прилегающим опорным конструкциям. Чтобы предотвратить соприкосновение металла со стеклом, положите первый ряд стеклоблоков по меньшей мере на расстоянии 10 мм от краев секции. Используя U- секции, положите расширительное/ установочное соединение внутрь секции.

Заключительный этап

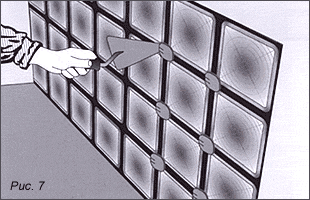

Рис. 7. Подчистите соединения, когда раствор окончательно затвердеет.
Снимите со вспомогательных деталей наружные пластинки, используя инструмент, который не покоробит стекло.

Рис. 8. Тщательно заполните соединения жидким раствором; пользуйтесь мягкими кисточками и пластмассовыми совками.
По периметру или по внешней стороне соединения наложите влагозащитный материал, чтобы предотвратить образование трещин вдоль расширительного/ установочного соединения.
Если стены подвержены соприкосновению с большим количеством воды, покройте соединения прозрачной краской, чтобы усилить их влагонепроницаемость.


ВЕРТИКАЛЬНЫЕ КОНСТРУКЦИИ

Зачистка и использование стеклоблоков блестящей полировки

  • Сотрите жидкий раствор, пока он еще сырой, мягкой влажной губкой или щеткой. Часто отполаскивайте ее в чистой воде.
  • Удалите остатки раствора со стеклоблоков, когда он уже засох, но не затвердел. За каждый прием обрабатывайте только одну сторону, чтобы не испортить еще некрепкие соединения, которые вы только что обработали.
  • Удалите все остатки и пятна цемента используя водный раствор гидрохлорида (используя кислоты или другие вещества, ликвидирующие кальциокарбидные осадки). Следите за тем, чтобы при использовании таких веществ не выходить за пределы соединений. Не используйте растворителей на мясляной основе, гидрофлорида или нитратов (раствора аммиака, соды и др.).
  • Если вы собираетесь использовать жидкий раствор с добавками, сначала проверьте его на одном из стеклоблоков такого же типа, как и планируемая стена. Нанесите раствор на поверхность и зачистите блоки в соответствии с инструкцией производителя.
  • Соблюдайте особую осторожность при работе со стеклоблоками блестящей полировки. Снимите с блоков защитную пленку, только когда вы собираетесь накладывать полировочный жидкий. раствор. Уберите все клейкие остатки пленки при помощи теплой, слегка мыльной воды; если остатки не удаляются, воспользуйесь ацетоном или трихлороэфиленом и не царапающей поверхность губкой.

Предварительная сборка


Для фиксации вертикальные панели должны иметь все необходимые аксессуары, такие как крепления и отверстия, которые при соединении панели со стеной стеклоблоков позволяют установить и уравновесить ее с опорной конструкцией. Важно, что все механизмы крепления при установке допускают их расширение и вместе с тем обеспечивают необходимую неподвижность конструкции.


ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ ДВЕРИ И ОКНА


Двери и окна

Чтобы вписать двери и окна в стену стеклоблоков, вы должны создать открытый проем с помощью рамки, сделанной из U- секций. Вы должны расположить рамку, применяя временную поддержку перед тем, как класть стеклоблоки. Установите стеклоблоки, оставляя как минимум 1 см свободного пространства между рамой и блоками по ее периметру. С целью предотвращения нанесения ущерба стеклу в результате резкого закрывания двери или окна, удостоверьтесь, что внутренние части металлической секции покрыты резиной или подобным материалом.
Громоздкие дверные или оконные проемы должны быть оборудованы соответствующей системой против "взлома".


Металлические секции служат в качестве дополнительной фиксации дверной или оконной рамы или внутренней рамки.Рис. (Детали соединений стена / окно или стена / дверь).

Открывающиеся рамы

Открывающиеся рамы могут удерживать один, два, три или четыре стеклоблока (19 x 19 x 8 см или 24 x 24 x 8 см), составляя таким образом открытый блок для вентиляции помещения. Он открывается путем горизонтального поворота и может вставляться в стены с соединениями не менее 16 мм.

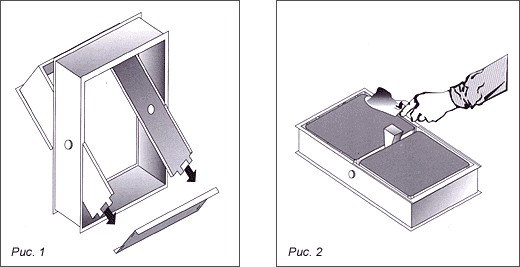

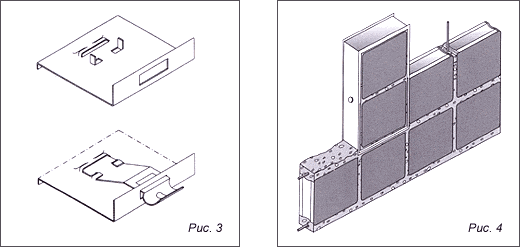

Рис. 1. Поставьте стеклоблоки в рамку; для рамок, удерживающих только один или два блока, снимите нижний край открывающейся части.

Рис. 2. Положите рамку на гладкую ровную поверхность и заполните соединения цементным раствором; использйте деревянные перегородки в качестве вспомогательных деталей.


Рис. 3Прикрепите ручку, отгибая металлический язычок, расположенный на стороне открывающейся части рамки, как показано на рисунке. Поставьте ручку перед тем, как устанавливать рамку, чтобы предотвратить возможное несоответствие ее положения при открывании.

Рис. 4Когда раствор затвердеет, поставьте рамки так, как и при возведении стены. Вставляйте рамку, открывающуюся путем горизонтального поворота и ручку в самом верху, чтобы предотвратить впитывание влаги.
